Замечания на статью: об устройстве и расположении пушечных цапф

«Замечания на статью: об устройстве и расположении пушечных цапф» — полемическая статья А. В. Ильина в апрельском выпуске «Морского сборника» за 1849 год. Она занимает страницы 229–261 второго тома, номер 4, и подписана «Подполковник Ильин». Автор отвечает на февральское обсуждение положения цапф и рассматривает связь равновесия ствола, отката и нагрузки на орудийный станок.^[1]

Повод к полемике

В начале статьи Ильин пересказывает положения оппонента и отказывается от приписанного ему первенства в предложении сблизить ось цапф с осью канала орудия. Он ссылается на собственные книги 1841 года и 1846 года, но подчёркивает, что соответствующая мысль высказывалась и прежде. Исторический обзор служит частью ответа на конкретное журнальное выступление.^[2]

Ильин обращается к Мюллеру, Монжери и русскому артиллерийскому автору Вельяшеву-Волынцову. Он сравнивает рассуждения о полевых пушках с устройством гаубиц и единорогов и напоминает о своём переводе труда Монжери 1832 года. Приведённая история вопроса отражает подбор и оценку предшественников самим участником спора.^[2]

Механический предмет

Цапфы образуют опоры, вокруг которых ствол изменяет возвышение. Обсуждение касается их положения относительно оси канала и центра тяжести, перевеса казённой части и действия на опорные детали станка. Ильин связывает эти вопросы с нежелательным движением казны при выстреле и с прочностью установки.^[1]

В статье разобраны представления разных авторов о том, как изменение положения осей влияет на движение орудия. Ильин различает простое геометрическое описание и доказательство механического следствия, привлекая чертёж и рассуждения о силах. Вставной лист с двумя фигурами относится к этой аргументации и находится между печатными страницами 236 и 237.^[1]

Отдельное место занимает рассмотрение второго тома курса бельгийского артиллериста Тиммерганса. Здесь положение ствола обсуждается вместе с точками опоры и подъёмным винтом. Полемика показывает, что одинаковая рекомендация по устройству орудия могла сопровождаться различными объяснениями её пользы.^[3]

Что означал «перевес»

Ильин отметил неодинаковое употребление этого слова. В одних рассуждениях речь шла о весе, который уравновешивал бы казённую часть при приложении к дулу, в других — о давлении казны на подъёмный винт. Это разные величины, и непосредственное сопоставление их чисел может дать ложный вывод.^[4]

Такой разбор раскрывает значение языка при сравнении артиллерийских систем. Прежде чем соединять данные разных руководств, автор уточняет, что именно измерено и к какой точке приложено действие. Статья служит источником по профессиональной дискуссии середины XIX века и по способам обоснования устройства корабельной установки.^[1]

Связь с книгами и характер источника

Ильин объяснил краткость прежнего практического изложения назначением руководства 1841 года: спорные вопросы в нём приходилось сокращать ради непосредственного употребления. Журнальная статья дала место для развёрнутой проверки доводов. Поэтому её содержание дополняет книги автора, но не превращает их в одинаковые по цели тексты.^[5]

Положения участников следует различать: Ильин цитирует и пересказывает оппонентов, а затем возражает им. Отдельная фраза из исторического обзора не обязательно выражает его собственный окончательный вывод. Статья отражает стадию обсуждения и не доказывает сама по себе, что все предложенные изменения уже были осуществлены на русском флоте.^[1]

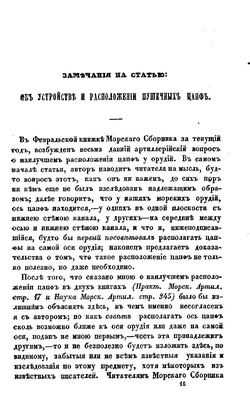

В представленном факсимиле 36 листов: обложка и оглавление выпуска, полный текст статьи и её чертёж. На последнем листе после подписи Ильина начинается следующий материал — «Французские морские словари». Это граница журнальной страницы, а не продолжение статьи о цапфах.^[1]

Издание для чтения

Все страницы факсимиле · Открыть PDF · Скачать PDF

В факсимиле 36 листов: обложка и оглавление апрельского выпуска, статья полностью и её чертёж. На последней странице статьи сохранено начало следующего материала «Французские морские словари». Печатная пагинация и дореформенная орфография сохранены.

Состав

Библиография и источник

Ильин А. В. Замечания на статью: об устройстве и расположении пушечных цапф // Морской сборник. 1849. Т. II. № 4 (апрель). С. 229-261; чертёж между с. 236 и 237. Санкт-Петербург: Морская типография.
